Features
- 전자기 파라미터 측정용 회전판
- 속도와 부하가 다른 두 가지 버전 사용 가능
- Matlab 및 Python용 제어 라이브러리 사용 가능
(이더넷 제어 기능이 있는 모든 소프트웨어로 제어 가능) - 다양한 측정 소프트웨어와의 완벽한 통합
(Audio Precision, Audiomatica Clio, Listen Inc 사운드 체크, Klippel, NTI, ARTA 등) - 기계적 안정성이 높음

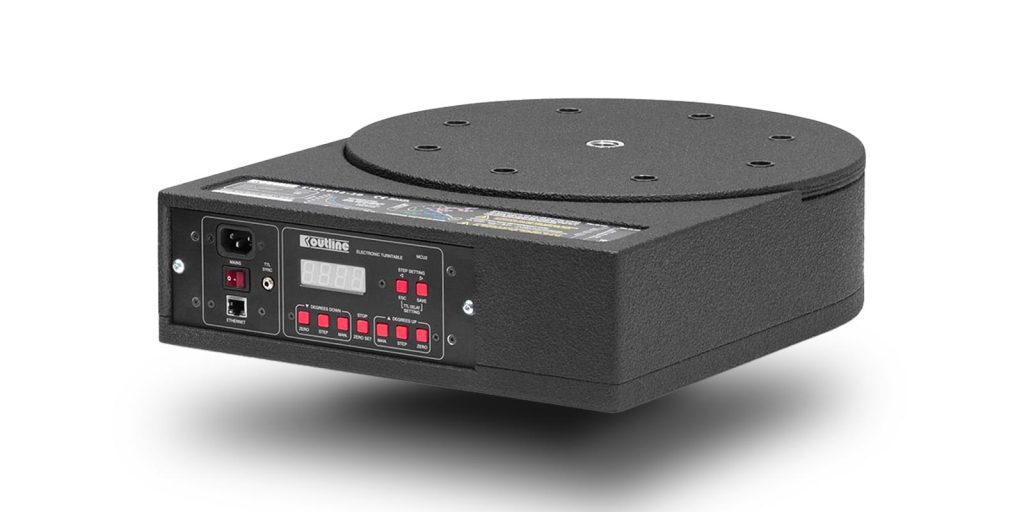

ET 시리즈는 정밀하게 엔지니어링되고 컴퓨터로 제어되는 전동 턴테이블로 구성되어 있어 테스트 중인 장치를 관련 데이터 수신부와 관련하여 정확한 위치에 배치할 수 있습니다. 적합한 테스트 환경에서 ET 시리즈 제품은 전자기 , 광학 , 음향 등 다양한 종류의 방출을 측정하기 위한 유용한 도구입니다.
Outline의 ET50-3D 와 ET250R2-3D 턴테이블은 ‘오픈형 플랫폼’ 맥락에서 쉽게 구현할 수 있습니다. 최종 사용자와 제어 소프트웨어에 관한 한 제품의 사용성에 많은 주의를 기울였습니다.
두 모델 모두 TTL 신호를 기반으로 한 숫자 디스플레이, 간단한 사용자 인터페이스 및 입력/출력 통신 포트를 갖추고 있습니다. 그러나 접근성, 데이터 수집 및 제어의 핵심은 표준 이더넷 프로토콜을 통한 원격 제어를 허용하는 네트워크 인터페이스입니다.
각 턴테이블에는 개별 IP 주소가 있으며 사용자는 제공된 소프트웨어 또는 여러 타사 측정 시스템을 통해 장치를 제어하기 위해 기존 LAN에 연결하기만 하면 됩니다. 이를 통해 자동 극성 측정이 가능하여 장치의 사용자 효율성을 크게 향상시킬 수 있습니다.
ET250R2-3D는 최대 1000kg의 하중에 적합하며 엄청난 회전 능력을 보입니다.
ET20-3D는 최대 200kg의 하중에 적합하며 1.75RPM의 높은 회전 속도를 보입니다
Technical data
| Mounting Condition | Horizontal, vertical, upside-down |
| Drive System | Irreversible worm gear |
| Direction | Clockwise or counter-clockwise |
| Max speed | ET250R2-3D : 0.35 RPM ET50-3D : 1.75 RPM |
| Max Axial Load | ET250R2-3D : 1000 kg ET50-3D : 200 kg |
| Max Axial Load (upside-down) | ET250R2-3D : 200 kg ET50-3D : 40 kg |
| Max Radial Load | ET250R2-3D : 250 kg ET50-3D : 250 kg |
| Max Torque | ET250R2-3D : 25 kgm ET50-3D : 5 kgm |
| Max Bending Moment | ET250R2-3D : 50 kgm ET50-3D : 5 kgm |
| Acceleration and max speed | Microprocessor-controlled |
Controls
| Local | TTL pulse input and output |
| Remote | Standard Ethernet protocol |
Physical
| Chassis material | Scratch-resistant painted wood |
| Rotating disc diameter | 350 mm |
| Mounting holes | Top : 8 x M8 on 244 mm diameter Bottom : 8 x M8 on 244 mm diameter (on chassis) |
| Height | 107 mm |
| Width | 350 mm |
| Depth | 450 mm |
| Weight | ET250R2-3D : 14.3 kg ET50-3D : 13.8 kg |
| Colour | ET250R2-3D : Black ET50-3D : Black & Grey |
Power requirements
| Mains supply | 90/250 VAC – 50/60 Hz |
| Room temperature | From -5° to 45°C |
